Projekt
TESCAN – Vícedílná stavebnice modelu mikroskopu
Klient: TESCAN
Rok realizace: 2025
Lokalita: Brno, ČR
Typ projektu
Prezentační a výukový 3D model
Technologie
3D modelování, FDM 3D tisk, vícebarevný tisk, originální spoje, ruční kompletace
Výstup
Plně rozebíratelný model mikroskopu s vizuálně oddělenými moduly, určený pro prezentaci technologie
Pro společnost TESCAN s jsme pomocí 3D tisku vytvořili vícedílný výukový a prezentační model mikroskopu, který bude možné pohodlně rozebrat, ukázat jeho vnitřní strukturu a následně znovu sestavit. Cílem bylo, aby model dokázal názorně představit jednotlivé funkční segmenty zařízení a zároveň působil moderně, čistě a vizuálně atraktivně.
Model měl sloužit pro workshopy, výuku, prezentaci na Noci vědců ve VIDA! Brno i pro interní demonstrace, proto bylo klíčové spojit precizní 3D tisk s intuitivní manipulací a pevností spojů.

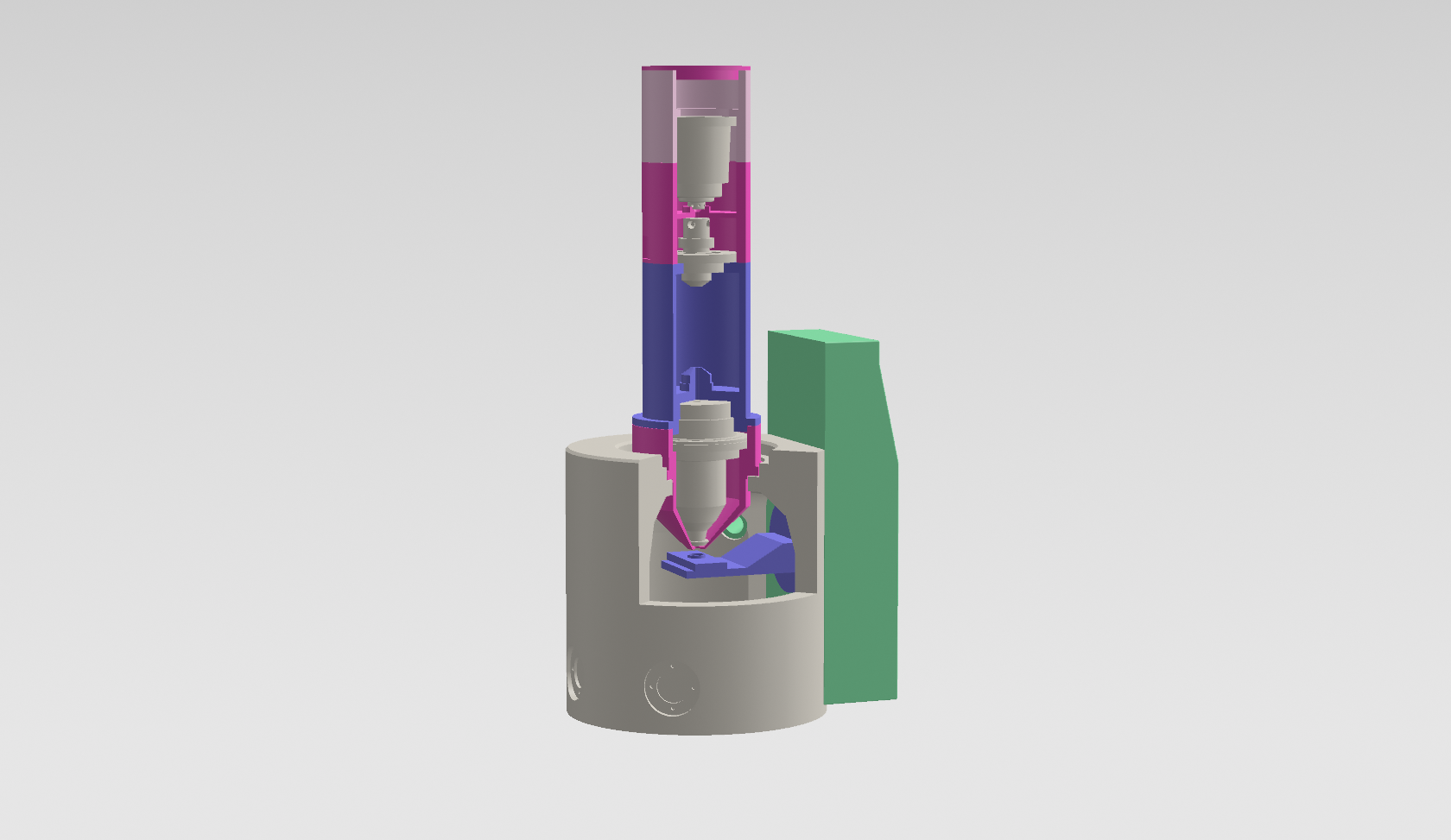

Pro výrobu jsme obdrželi 3D model ve formátu STEP. Po jeho importu jsme začali analyzovat strukturu, vnitřní členění a tvarové vazby. Základním úkolem bylo připravit model tak, aby jednotlivé díly byly:
- snadno oddělitelné,
- přesně lícovaly,
- nepůsobily křehce,
- a zůstaly stabilní i při častém používání.
Velká výhoda 3D tisku na zakázku spočívá v tom, že jsme mohli celý objekt rozdělit do logických modulů — od horních optických částí, přes středovou sekci, až po velké nosné díly. V této fázi jsme navrhli také vnitřní kapsy pro magnety, aby jednotlivé bloky držely u sebe nejen tlakem, ale i přesným magnetickým zacvaknutím.
Tento krok výrazně zvýšil uživatelský komfort: při rozložení model doslova „otevře“ svou strukturu, a při sestavení zase okamžitě zapadne do korektní polohy.
Aby byl model vizuálně čitelný pro prezentaci je proveden ve vícebarevné verzi. Každá část byla vytištěna v jiné barvě, aby bylo na první pohled zřejmé, kde začíná a končí konkrétní modul.
V některých fázích jsme zároveň upravovali sílu stěn, navrhnuli čepy a toleranci spojů, aby díly při rozebrání nepůsobily křehce, ale zároveň byla manipulace stále plynulá.
Postupně vznikaly první prototypy jednotlivých sekcí – od drobných vnitřních částí až po velké těleso mikroskopu.
Po dokončení všech dílů začala ruční kompletace. Nejprve bylo nutné:
- odstranit podpory,
- vyčistit všechny hrany,
- vložit magnety,
- a provést testovací skládání jednotlivých modulů.
V této fázi model začal ožívat. Spoje a správné vůle stěn fungovaly přesně tak, jak jsme zamýšleli – při přiblížení se díly jemně zacvakly a přesně zapadly do správné polohy.

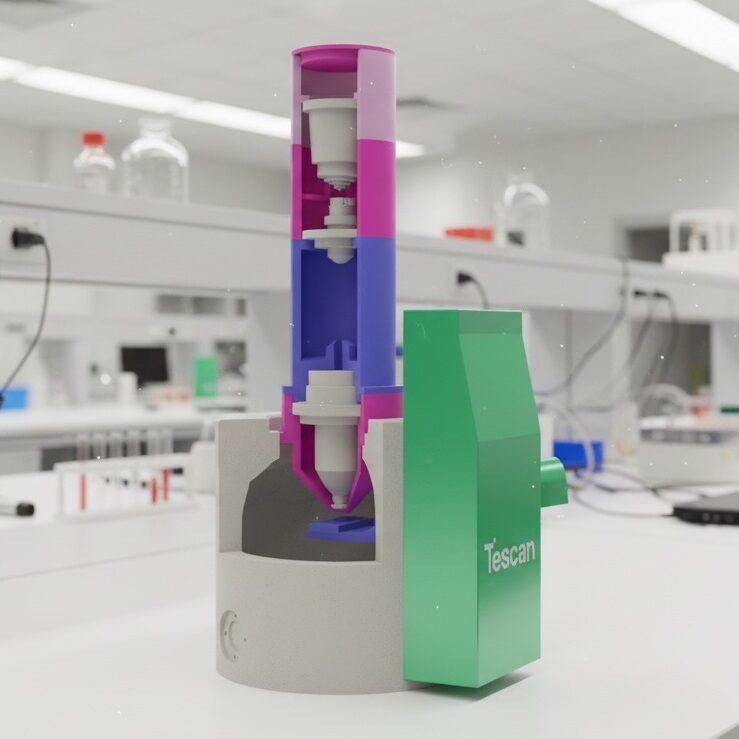

Celý mikroskop postupně rostl do své výsledné podoby. Díky vícebarevnému provedení je vnitřní struktura přehledná a použitelná pro prezentace i výuku. Výsledkem je model, který lze rozložit až na nejmenší části, ukázat funkční principy, vysvětlit technologii a poté jej během několika vteřin znovu složit.
Výsledný 3D tištěný model pro TESCAN splňuje několik funkcí zároveň:
- je názorným výukovým modelem,
- slouží jako prezentační pomůcka,
- díky magnetickým spojům je snadno manipulovatelný,
- vícebarevnost umožňuje rychlou orientaci v konstrukci,
- a díky čistému provedení působí velmi reprezentativně.
Projekt je ukázkou toho, jak lze spojit přesnou 3D výrobu, design, technickou úpravu dat a ruční finalizaci do jednoho funkčního celku. A zároveň pěkným příkladem toho, jak může 3D tisk na zakázku usnadnit komunikaci složitých technologií.
